পণ্যের বিবরণ:
|
দুরত্ব পরিমাপ করা: | 6 মি, 15 মি | অ্যান্টেনার ধরন: | উচ্চ তাপমাত্রা এবং উচ্চ চাপ অ্যান্টেনা |
---|---|---|---|
উপাদান: | 304,316L (ঐচ্ছিক) | বিস্ফোরণ-প্রমাণ গ্রেড: | ExiaⅡCT6(ঐচ্ছিক) |
সুরক্ষা বর্গ: | ডিসপ্লে ইনস্ট্রুমেন্ট IP67 | অপারেটিং তাপমাত্রা: | -40~500℃ |
সিগন্যাল আউটপুট: | 4-20mA, 4-20mA/HART(দুই তার/চার তার) | প্রক্রিয়া চাপ: | -1~40BAR |

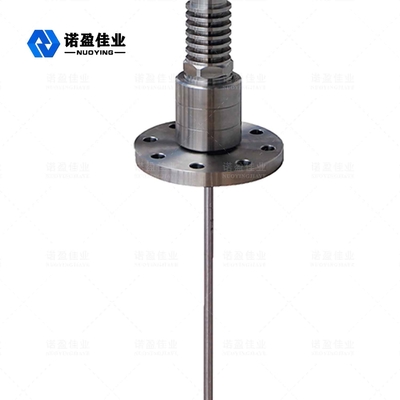

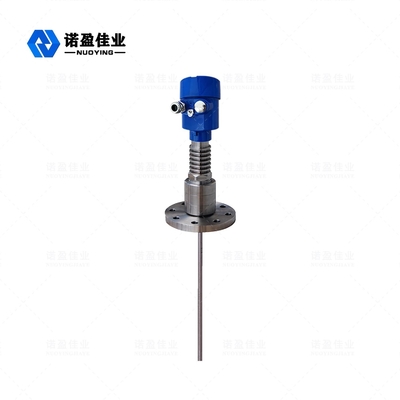

NYRD7051.8GHz গাইডেড ওয়েভ রাডার স্তর মিটার
গাইডেড ওয়েভ রাডার লেভেল গেজ, রাসায়নিক শিল্পে একটি স্তর পরিমাপের যন্ত্র।গাইডেড ওয়েভ রাডার লেভেল মিটার হল একটি রাডার লেভেল মিটার যা টাইম ডোমেইন রিফ্লোমেট্রি (TDR) এর নীতির উপর ভিত্তি করে।রাডার লেভেল মিটারের ইলেক্ট্রোম্যাগনেটিক পালস তারের বা প্রোব রড বরাবর আলোর গতিতে ভ্রমণ করে।যখন এটি পরিমাপ করা মাধ্যমের পৃষ্ঠের সাথে মিলিত হয়, তখন রাডার লেভেল মিটারের নাড়ির একটি অংশ প্রতিধ্বনিত হয়ে প্রতিধ্বনি তৈরি করে এবং একই পথ ধরে পালস ট্রান্সমিটারে ফিরে আসে।লঞ্চার এবং পরিমাপ করা মাধ্যমের পৃষ্ঠের মধ্যে দূরত্ব এই সময়ের মধ্যে নাড়ির প্রচারের সময়ের সমানুপাতিক এবং তরল স্তরের উচ্চতা গণনা করা হয়।
রাডার স্তর মিটারটেকনিক্যাল প্যারামিটার
সাধারণ দরখাস্ত | তরল, গুঁড়ো, কঠিন কণা, ক্ষয়কারী মিডিয়া |
অ্যান্টেনা উপাদান | নমনীয় তার/304/PTFE (ঐচ্ছিক) |
দুরত্ব পরিমাপ করা | 6 মি |
সঠিকতা | ±1 মিমি |
পাওয়ার সাপ্লাই | 24 ভিডিসি (দুই-তার, চার-তার) |
মাঝারি তাপমাত্রা | -40~+130℃, -40~+250℃ |
চাপ | -0.1~4.0MPa |
প্রক্রিয়া সংযোগ | থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক) |
সুরক্ষা বর্গ | IP67 |
বিস্ফোরণ-প্রমাণ গ্রেড | ExiaⅡCT6(ঐচ্ছিক) |
সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা
রাডার স্তর মিটারঅপারেটিং নীতি
নির্দেশিত তরঙ্গ রাডার দ্বারা নির্গত উচ্চ-ফ্রিকোয়েন্সি মাইক্রোওয়েভ পালস সনাক্তকরণ উপাদান (স্টিলের তার বা ইস্পাত রড) বরাবর প্রচার করে এবং যখন এটি পরিমাপ করা মাধ্যমের মুখোমুখি হয়, অস্তরক ধ্রুবকের আকস্মিক পরিবর্তনের কারণে, এটি প্রতিফলন ঘটায় এবং একটি অংশ। নাড়ি শক্তি ফিরে প্রতিফলিত হয়.প্রেরিত পালস এবং প্রতিফলিত নাড়ির মধ্যে সময়ের ব্যবধান মাপা মাধ্যমের দূরত্বের সমানুপাতিক।
রাডার স্তর মিটারইনস্টলেশন প্রয়োজনীয়তা
স্ট্যান্ডার্ড ইনস্টলেশন পদ্ধতি
◎ কনটেইনার ব্যাসের 1/4 বা 1/6 এ ইনস্টল করার পরামর্শ দেওয়া হয়।
দ্রষ্টব্য: ট্যাঙ্কের প্রাচীর থেকে ন্যূনতম দূরত্ব হল L0≥300mm, H0≥50mm৷
◎ খাঁড়ি এবং আউটলেট থেকে দূরে রাখুন।
◎ লিমিট সুইচ, হিটিং কয়েল, অ্যাজিটেটর ইত্যাদির মতো বাধাগুলি থেকে দূরে থাকুন৷ দ্রষ্টব্য: প্রোব এবং বাধার মধ্যে দূরত্ব হল ≥200mm৷
◎ যখন ধারকটি একটি ধাতব ক্যান হয়, তখন রাডারটি পুরো পরিসরে ক্যানের প্রাচীর এবং নীচে স্পর্শ করা উচিত নয়৷
◎ যদি পাত্রের নীচের অংশটি টেপার করা হয়, তাহলে ট্যাঙ্কের উপরের মাঝখানে রাডার ইনস্টল করা যেতে পারে।
◎ ইনস্টলেশনের ছোট পাইপের উচ্চতা L1≤10cm হওয়া উচিত।
রাডার স্তর মিটারবৈদ্যুতিক সংযোগ
◎ সরবরাহ ভোল্টেজ
(4 ~20)mA/HART(দুই-তার)
পাওয়ার সাপ্লাই এবং আউটপুট কারেন্ট সিগন্যাল একটি দুই-কোর শিল্ডেড ক্যাবল শেয়ার করে।নির্দিষ্ট সরবরাহ ভোল্টেজ পরিসীমা জন্য প্রযুক্তিগত তথ্য পড়ুন.অভ্যন্তরীণভাবে নিরাপদ প্রকারের জন্য, পাওয়ার সাপ্লাই এবং যন্ত্রের মধ্যে একটি নিরাপত্তা বাধা যোগ করতে হবে।
(4~20)mA/HART(চার-তার)
পাওয়ার সাপ্লাই এবং কারেন্ট সিগন্যাল আলাদা করা হয়েছে এবং প্রতিটিতে একটি দুই-কোর ঢালযুক্ত তার ব্যবহার করা হয়েছে।নির্দিষ্ট সরবরাহ ভোল্টেজ পরিসীমা জন্য প্রযুক্তিগত তথ্য পড়ুন.
আরএস৪৮৫/মডবাস
পাওয়ার সাপ্লাই এবং মডবাস সিগন্যাল আলাদা করা হয়েছে এবং প্রত্যেকে একটি দুই-কোর ঢালযুক্ত তার ব্যবহার করে।নির্দিষ্ট সরবরাহ ভোল্টেজ পরিসীমা জন্য প্রযুক্তিগত তথ্য দেখুন.
◎ সংযোগ পদ্ধতি
◎ বিস্ফোরণ-প্রুফ সংযোগ
রাডার স্তর মিটারসিলেকশন টেবিল
যেমন: NYRD705-AC1A33VAPM1000
প্রস্তুতকারকের নম্বর | |
এনওয়াইআরডি | |
পণ্যের ধরণ | |
705 রেঞ্জ 6 মি | |
অ্যান্টেনা ফর্ম / আকার / উপাদান | |
ক খ Y |
কেবল অ্যান্টেনা/ 304 তারের অ্যান্টেনা/ PTFE বিশেষ কাস্টমাইজড |
প্রক্রিয়া সংযোগ | |
ক | থ্রেড: G1½A |
খ | থ্রেড: G1A |
গ | থ্রেড: G¾A |
ডি | থ্রেড: 1½NPT |
ই | এফ ল্যাঞ্জ: DN50 |
চ | ফ্ল্যাঞ্জ: DN80 |
জি | ফ্ল্যাঞ্জ: DN100 |
Y | বিশেষ কাস্টমাইজড |
আউটপুট/সাপ্লাই | |
1 4~20mA/24VDC দুই-তার 2 4~20mA/24VDC/হার্ট টু-ওয়্যার 3 4~20mA/220VAC/হার্ট ফোর-ওয়্যার 4 RS485/মডবাস |
|
লাইভ ডিসপ্লে/প্রোগ্রামিং | |
AX | ছাড়া ছাড়া |
নুওয়িং কোড | |
XX |
প্রক্রিয়া তাপমাত্রা |
1 - 40~+ 130℃ |
2 - 40~+ 250℃ |
3 - 40~+ 500℃ |
Y বিশেষ কাস্টমাইজড |
প্রক্রিয়া চাপ |
1 - 0.1~+ 0.3MPa |
2 - 0.1~+ 2.0MPa |
3 - 0.1~+ 4.0MPa |
Y বিশেষ কাস্টমাইজড |
সিলিং |
ভি ভিটন কে কালরেজ Y বিশেষ কাস্টমাইজড |
হাউজিং উপাদান / সুরক্ষা স্তর |
একটি অ্যালুমিনিয়াম/ IP65 |
D অ্যালুমিনিয়াম (দ্বৈত গহ্বর)/ IP67 |
• SS 304/ IP68 |
Y বিশেষ কাস্টমাইজড |
বিস্ফোরণ-প্রমাণ গ্রেড |
পি স্ট্যান্ডার্ড |
L Exia IICT6 |
G Exd[ia] IICT6 স্পেশাল |
Y কাস্টমাইজড |
তারের এন্ট্রি |
M M20×1.5 N 1/ 2" NPT Y বিশেষ কাস্টমাইজড |
পরিসর (একক: সেমি) |
এক্স ...... |
