পণ্যের বিবরণ:
|
| দুরত্ব পরিমাপ করা: | তারের 20 মি, রড 6 মি | সাধারণ দরখাস্ত: | নিম্ন অস্তরক ধ্রুবক তরল |
|---|---|---|---|
| উপাদান: | 304,316L (ঐচ্ছিক) | প্রক্রিয়া সংযোগ: | ফ্ল্যাঞ্জ (ঐচ্ছিক), |
| প্রক্রিয়া চাপ: | -0.1-4MPa, -1~40BAR | সিগন্যাল আউটপুট: | 4-20mA / হার্ট / RS485 (মডবাস) |
| বিস্ফোরণ-প্রমাণ গ্রেড: | Exia II C T6 Ga | সুরক্ষা বর্গ: | IP67 |

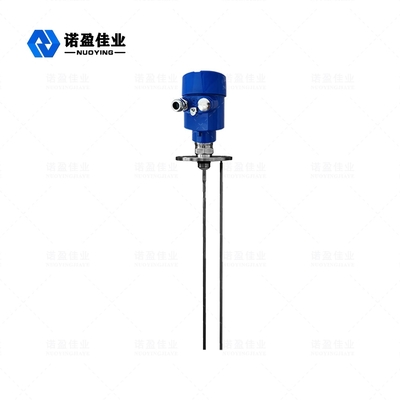

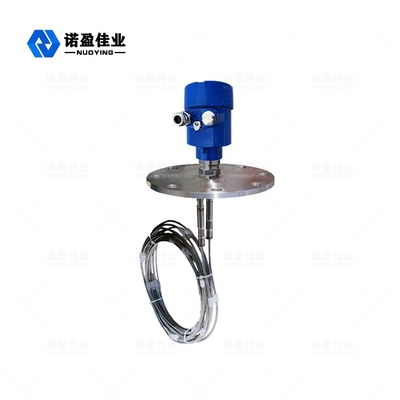

NYRD703 1.8GHz গাইডেড ওয়েভ রাডার স্তর মিটার
গাইডেড ওয়েভ রাডার লেভেল মিটার হল টাইম ডোমেন রিফ্লেকশন (TDR) এর নীতির উপর ভিত্তি করে একটি লেভেল মিটার।রাডার লেভেল গেজের ইলেক্ট্রোম্যাগনেটিক পালস স্টিলের ক্যাবল বা প্রোবের সাথে আলোর গতিতে প্রচার করে।লেভেল মিটারের নাড়ির কিছু অংশ প্রতিধ্বনিত হয়ে প্রতিধ্বনি তৈরি করে এবং একই পথ ধরে পালস ট্রান্সমিটারে ফিরে আসে।ট্রান্সমিটার এবং পরিমাপ করা মাধ্যমের পৃষ্ঠের মধ্যে দূরত্ব সেই সময়ের মধ্যে নাড়ির প্রচারের সময়ের সমানুপাতিক এবং তরল স্তরের উচ্চতা গণনা করা হয়।
রাডার স্তর মিটারটেকনিক্যাল প্যারামিটার
| সাধারণ দরখাস্ত | তরল, নিম্ন অস্তরক ধ্রুবক তরল |
| অ্যান্টেনা উপাদান | নমনীয় তার/304/PTFE (ঐচ্ছিক) |
| দুরত্ব পরিমাপ করা | 0~20m(তারের), 0~6m |
| সঠিকতা | ±1 মিমি |
| পাওয়ার সাপ্লাই | 24 ভিডিসি (দুই-তার, চার-তার) |
| মাঝারি তাপমাত্রা | -40～+130℃ |
| চাপ | e -0.1～4.0MPa |
| প্রক্রিয়া সংযোগ | থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক) |
| সুরক্ষা বর্গ | IP67 |
| বিস্ফোরণ-প্রমাণ গ্রেড | ExiaⅡCT6(ঐচ্ছিক) |
| সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা
রাডার স্তর মিটারঅপারেটিং নীতি
নির্দেশিত তরঙ্গ রাডার দ্বারা নির্গত উচ্চ-ফ্রিকোয়েন্সি মাইক্রোওয়েভ পালস সনাক্তকরণ উপাদান (স্টিলের তার বা ইস্পাত রড) বরাবর প্রচার করে এবং যখন এটি পরিমাপ করা মাধ্যমের মুখোমুখি হয়, অস্তরক ধ্রুবকের আকস্মিক পরিবর্তনের কারণে, এটি প্রতিফলন ঘটায় এবং একটি অংশ। নাড়ি শক্তি ফিরে প্রতিফলিত হয়.প্রেরিত পালস এবং প্রতিফলিত নাড়ির মধ্যে সময়ের ব্যবধান মাপা মাধ্যমের দূরত্বের সমানুপাতিক।
◎ প্রবেশ করুন
গাইডেড ওয়েভ রাডার হল সময় ভ্রমণের নীতির উপর ভিত্তি করে একটি পরিমাপ যন্ত্র।রাডার তরঙ্গ আলোর গতিতে চলে এবং চলমান সময়কে ইলেকট্রনিক উপাদানের মাধ্যমে লেভেল সিগন্যালে রূপান্তর করা যায়।প্রোব উচ্চ-ফ্রিকোয়েন্সি ডাল নির্গত করে এবং তারের বা রড প্রোব বরাবর প্রচার করে।যখন ডালগুলি উপাদানের পৃষ্ঠের সাথে মিলিত হয়, তখন তারা প্রতিফলিত হয় এবং যন্ত্রে রিসিভার দ্বারা গ্রহণ করা হয় এবং দূরত্ব সংকেত একটি স্তর সংকেতে রূপান্তরিত হয়।
প্রতিফলিত পালস সংকেতটি তারের বা রড প্রোবের সাথে যন্ত্রের ইলেকট্রনিক সার্কিট অংশে প্রেরণ করা হয় এবং মাইক্রোপ্রসেসর উপাদানটির পৃষ্ঠে মাইক্রোওয়েভ পালস দ্বারা উত্পন্ন প্রতিধ্বনি সনাক্ত করতে সংকেতটি প্রক্রিয়া করে।সঠিক প্রতিধ্বনি সংকেত সনাক্তকরণ পালস সফ্টওয়্যার দ্বারা সম্পন্ন হয়, এবং উপাদান পৃষ্ঠ থেকে দূরত্ব D এর সময় ভ্রমণ T-এর সমানুপাতিক।
স্পন্দন:
D=C×T/2, যেখানে C হল আলোর গতি
যেহেতু খালি ট্যাঙ্কের দূরত্ব E পরিচিত, উপাদান স্তর L হল: L=ED
◎ রপ্তানি
খালি ট্যাঙ্কের উচ্চতা E (= শূন্য পয়েন্ট), পূর্ণ ট্যাঙ্কের উচ্চতা F (= পূর্ণ স্কেল) এবং কিছু অ্যাপ্লিকেশন পরামিতি প্রবেশ করে সেট করুন, অ্যাপ্লিকেশন পরামিতিগুলি স্বয়ংক্রিয়ভাবে 4- 20mA আউটপুটের সাথে সঙ্গতিপূর্ণ পরিমাপের পরিবেশে যন্ত্রটিকে মানিয়ে নেবে৷
রাডার স্তর মিটারনকশা বৈশিষ্ট্য
◎ গাইডেড ওয়েভ রাডার লেভেল মিটার উন্নত মাইক্রোওয়েভ প্রক্রিয়াকরণ প্রযুক্তি এবং অনন্য ইকো ডিসকভারি ইকো প্রসেসিং প্রযুক্তি, যোগাযোগের পরিমাপ, উচ্চ পরিমাপের নির্ভুলতা এবং আরও সঠিক পরিমাপ গ্রহণ করে।একই সময়ে, নির্দেশিত তরঙ্গ রাডার আনুগত্য প্রতিরোধী এবং বাহ্যিক পরিবেশ যেমন মাঝারি তাপমাত্রা এবং আনুগত্য দ্বারা প্রভাবিত হয় না।
◎ বিভিন্ন ধরনের প্রক্রিয়া সংযোগ পদ্ধতি এবং সনাক্তকরণ উপাদানগুলির প্রকারগুলি 70X সিরিজের নির্দেশিত তরঙ্গ রাডার স্তরের গেজগুলিকে বিভিন্ন জটিল কাজের অবস্থা এবং অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে৷যেমন: উচ্চ তাপমাত্রা, উচ্চ চাপ এবং ছোট অস্তরক ধ্রুবক মাধ্যম।
◎ পালস ওয়ার্কিং মোড ব্যবহার করে, পণ্যটির অত্যন্ত কম নির্গমন শক্তি রয়েছে এবং বিভিন্ন ধাতু এবং অ-ধাতুতে ইনস্টল করা যেতে পারে
মানবদেহ এবং পরিবেশের ক্ষতি ছাড়া পাত্রে।
