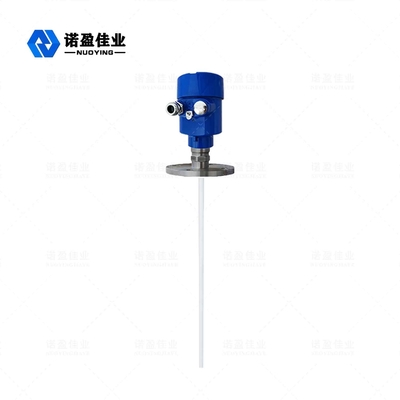

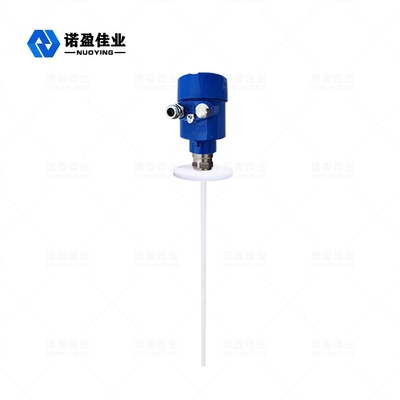

NYRD702 PTFE 1.8GHz গাইডেড ওয়েভ রাডার লেভেল মিটার লেভেল ট্রান্সমিটার

NYRD702 PTFE1.8GHz গাইডেড ওয়েভ রাডার স্তর মিটার

গাইডেড ওয়েভ রাডার লেভেল মিটার হল টাইম ডোমেন রিফ্লেকশন (TDR) এর নীতির উপর ভিত্তি করে একটি লেভেল মিটার।রাডার লেভেল গেজের ইলেক্ট্রোম্যাগনেটিক পালস স্টিলের ক্যাবল বা প্রোবের সাথে আলোর গতিতে প্রচার করে।লেভেল মিটারের নাড়ির কিছু অংশ প্রতিধ্বনিত হয়ে প্রতিধ্বনি তৈরি করে এবং একই পথ ধরে পালস ট্রান্সমিটারে ফিরে আসে।ট্রান্সমিটার এবং পরিমাপ করা মাধ্যমের পৃষ্ঠের মধ্যে দূরত্ব সেই সময়ের মধ্যে নাড়ির প্রচারের সময়ের সমানুপাতিক এবং তরল স্তরের উচ্চতা গণনা করা হয়।

NYRD702 অ্যান্টিকোরোসিভ গাইডেড ওয়েভ রাডার লেভেল মিটার শক্তিশালী ক্ষয়কারী মাধ্যমের স্তর পর্যবেক্ষণের জন্য আরও উপযুক্ত, যেমন হাইড্রোক্লোরিক অ্যাসিড দ্রবণ, নাইট্রিক অ্যাসিড দ্রবণ, হাইড্রোব্রোমিক অ্যাসিড, পাতলা সালফিউরিক অ্যাসিড এবং আরও অনেক কিছু।

রাডার স্তর মিটারটেকনিক্যাল প্যারামিটার

※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা

রাডার স্তর মিটারঅপারেটিং নীতি

নির্দেশিত তরঙ্গ রাডার দ্বারা নির্গত উচ্চ-ফ্রিকোয়েন্সি মাইক্রোওয়েভ পালস সনাক্তকরণ উপাদান (স্টিলের তার বা ইস্পাত রড) বরাবর প্রচার করে এবং যখন এটি পরিমাপ করা মাধ্যমের মুখোমুখি হয়, অস্তরক ধ্রুবকের আকস্মিক পরিবর্তনের কারণে, এটি প্রতিফলন ঘটায় এবং একটি অংশ। নাড়ি শক্তি ফিরে প্রতিফলিত হয়.প্রেরিত পালস এবং প্রতিফলিত নাড়ির মধ্যে সময়ের ব্যবধান মাপা মাধ্যমের দূরত্বের সমানুপাতিক।

◎ প্রবেশ করুন
গাইডেড ওয়েভ রাডার হল সময় ভ্রমণের নীতির উপর ভিত্তি করে একটি পরিমাপ যন্ত্র।রাডার তরঙ্গ আলোর গতিতে চলে এবং চলমান সময়কে ইলেকট্রনিক উপাদানের মাধ্যমে লেভেল সিগন্যালে রূপান্তর করা যায়।প্রোব উচ্চ-ফ্রিকোয়েন্সি ডাল নির্গত করে এবং তারের বা রড প্রোব বরাবর প্রচার করে।যখন ডালগুলি উপাদানের পৃষ্ঠের সাথে মিলিত হয়, তখন তারা প্রতিফলিত হয় এবং যন্ত্রে রিসিভার দ্বারা গ্রহণ করা হয় এবং দূরত্ব সংকেত একটি স্তর সংকেতে রূপান্তরিত হয়।
প্রতিফলিত পালস সংকেতটি তারের বা রড প্রোবের সাথে যন্ত্রের ইলেকট্রনিক সার্কিট অংশে প্রেরণ করা হয় এবং মাইক্রোপ্রসেসর উপাদানটির পৃষ্ঠে মাইক্রোওয়েভ পালস দ্বারা উত্পন্ন প্রতিধ্বনি সনাক্ত করতে সংকেতটি প্রক্রিয়া করে।সঠিক প্রতিধ্বনি সংকেত সনাক্তকরণ পালস সফ্টওয়্যার দ্বারা সম্পন্ন হয়, এবং উপাদান পৃষ্ঠ থেকে দূরত্ব D এর সময় ভ্রমণ T-এর সমানুপাতিক।
স্পন্দন:
D=C×T/2, যেখানে C হল আলোর গতি
যেহেতু খালি ট্যাঙ্কের দূরত্ব E পরিচিত, উপাদান স্তর L হল: L=ED
◎ রপ্তানি
খালি ট্যাঙ্কের উচ্চতা E (= শূন্য পয়েন্ট), পূর্ণ ট্যাঙ্কের উচ্চতা F (= পূর্ণ স্কেল) এবং কিছু অ্যাপ্লিকেশন পরামিতি প্রবেশ করে সেট করুন, অ্যাপ্লিকেশন পরামিতিগুলি স্বয়ংক্রিয়ভাবে 4- 20mA আউটপুটের সাথে সঙ্গতিপূর্ণ পরিমাপের পরিবেশে যন্ত্রটিকে মানিয়ে নেবে৷

রাডার স্তর মিটারইনস্টলেশন প্রয়োজনীয়তা

স্ট্যান্ডার্ড ইনস্টলেশন পদ্ধতি

◎ কনটেইনার ব্যাসের 1/4 বা 1/6 এ ইনস্টল করার পরামর্শ দেওয়া হয়।
দ্রষ্টব্য: ট্যাঙ্কের প্রাচীর থেকে ন্যূনতম দূরত্ব হল L0≥300mm, H0≥50mm৷
◎ খাঁড়ি এবং আউটলেট থেকে দূরে রাখুন।
◎ লিমিট সুইচ, হিটিং কয়েল, অ্যাজিটেটর ইত্যাদির মতো বাধাগুলি থেকে দূরে থাকুন৷ দ্রষ্টব্য: প্রোব এবং বাধার মধ্যে দূরত্ব হল ≥200mm৷
◎ যখন ধারকটি একটি ধাতব ক্যান হয়, তখন রাডারটি পুরো পরিসরে ক্যানের প্রাচীর এবং নীচে স্পর্শ করা উচিত নয়৷
◎ যদি পাত্রের নীচের অংশটি টেপার করা হয়, তাহলে ট্যাঙ্কের উপরের মাঝখানে রাডার ইনস্টল করা যেতে পারে।
◎ ইনস্টলেশনের ছোট পাইপের উচ্চতা L1≤10cm হওয়া উচিত।
