পণ্যের বিবরণ:
|
| দুরত্ব পরিমাপ করা: | 30মি | অ্যান্টেনার ধরন: | উচ্চ তাপমাত্রা তারের অ্যান্টেনা |
|---|---|---|---|
| অপারেটিং তাপমাত্রা: | -40~250℃ | সিগন্যাল আউটপুট: | 4-20mA, 4-20mA/HART |
| প্রক্রিয়া চাপ: | -0.1-4MPa, -1~40BAR | পাওয়ার সাপ্লাই: | 24VDC/220VAC |
| সুরক্ষা গ্রেড: | IP67 | ফ্রিকোয়েন্সি: | 1.8 গিগাহার্টজ |

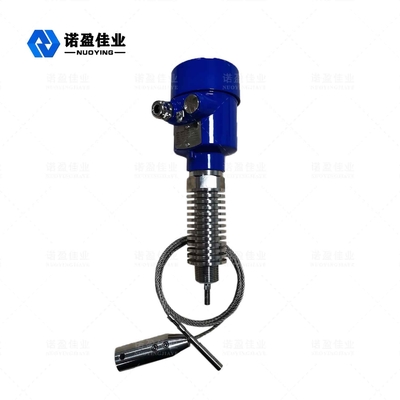

NYRD701 (উচ্চ তাপমাত্রার ধরন1.8GHz গাইডেড ওয়েভ রাডার স্তর মিটার
গাইডেড ওয়েভ রাডার লেভেল মিটার হল টাইম ডোমেন রিফ্লেকশন (TDR) এর নীতির উপর ভিত্তি করে একটি লেভেল মিটার।রাডার লেভেল গেজের ইলেক্ট্রোম্যাগনেটিক পালস স্টিলের ক্যাবল বা প্রোবের সাথে আলোর গতিতে প্রচার করে।লেভেল মিটারের নাড়ির কিছু অংশ প্রতিধ্বনিত হয়ে প্রতিধ্বনি তৈরি করে এবং একই পথ ধরে পালস ট্রান্সমিটারে ফিরে আসে।ট্রান্সমিটার এবং পরিমাপ করা মাধ্যমের পৃষ্ঠের মধ্যে দূরত্ব সেই সময়ের মধ্যে নাড়ির প্রচারের সময়ের সমানুপাতিক এবং তরল স্তরের উচ্চতা গণনা করা হয়।
রাডার স্তর মিটারটেকনিক্যাল প্যারামিটার
| সাধারণ দরখাস্ত | তরল, গুঁড়ো, কঠিন কণা, ক্ষয়কারী মিডিয়া |

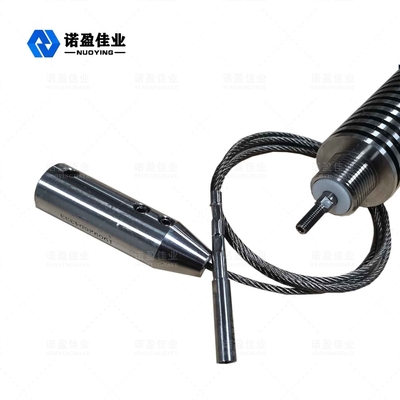

| অ্যান্টেনা উপাদান | নমনীয় তার/304/PTFE (ঐচ্ছিক) |
| দুরত্ব পরিমাপ করা | 30 মি |
| সঠিকতা | ±1 মিমি |
| পাওয়ার সাপ্লাই | 24 ভিডিসি (দুই-তার, চার-তার) |
| মাঝারি তাপমাত্রা | -40～+250℃ |
| চাপ | e -0.1～4.0MPa |
| প্রক্রিয়া সংযোগ | থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক) |
| সুরক্ষা বর্গ | IP65 |
| বিস্ফোরণ-প্রমাণ গ্রেড | ExiaⅡCT6(ঐচ্ছিক) |
| সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা

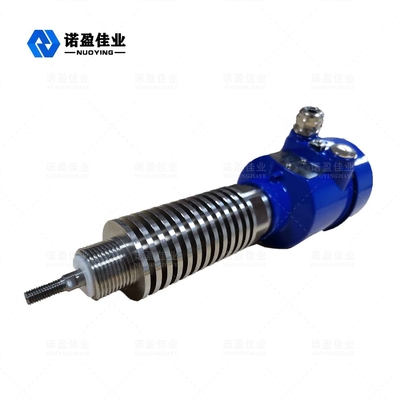

গাইডেড ওয়েভ রাডার লেভেল মিটার অ্যান্টেনা রেডিয়েটরের কাঠামোতে যোগদানের জন্য, রেডিয়েটর হল এক ধরণের বৈদ্যুতিক যন্ত্রপাতি যা গরম ইলেক্ট্রন উপাদান কুলিং ডিভাইস ব্যবহার করে, যা স্টেইনলেস স্টীল শীট কাঠামোর মতো 304/316 টিরও বেশি উপাদান তৈরি করে।তাপ সিঙ্ক উপাদানগুলি থেকে তাপকে আরও কার্যকরী সঞ্চালন করতে পারে, যাতে পণ্যটি উচ্চ তাপমাত্রার অনুষ্ঠানে প্রয়োগ করা যেতে পারে।
রাডার স্তর মিটারনকশা বৈশিষ্ট্য
◎ গাইডেড ওয়েভ রাডার লেভেল মিটার উন্নত মাইক্রোওয়েভ প্রক্রিয়াকরণ প্রযুক্তি এবং অনন্য ইকো ডিসকভারি ইকো প্রসেসিং প্রযুক্তি, যোগাযোগের পরিমাপ, উচ্চ পরিমাপের নির্ভুলতা এবং আরও সঠিক পরিমাপ গ্রহণ করে।একই সময়ে, নির্দেশিত তরঙ্গ রাডার আনুগত্য প্রতিরোধী এবং বাহ্যিক পরিবেশ যেমন মাঝারি তাপমাত্রা এবং আনুগত্য দ্বারা প্রভাবিত হয় না।
◎ বিভিন্ন ধরনের প্রক্রিয়া সংযোগ পদ্ধতি এবং সনাক্তকরণ উপাদানগুলির প্রকারগুলি 70X সিরিজের নির্দেশিত তরঙ্গ রাডার স্তরের গেজগুলিকে বিভিন্ন জটিল কাজের অবস্থা এবং অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে৷যেমন: উচ্চ তাপমাত্রা, উচ্চ চাপ এবং ছোট অস্তরক ধ্রুবক মাধ্যম।
◎ পালস ওয়ার্কিং মোড ব্যবহার করে, পণ্যটির অত্যন্ত কম নির্গমন শক্তি রয়েছে এবং বিভিন্ন ধাতু এবং অ-ধাতুতে ইনস্টল করা যেতে পারে
মানবদেহ এবং পরিবেশের ক্ষতি ছাড়া পাত্রে।
রাডার স্তর মিটারইনস্টলেশন প্রয়োজনীয়তা
স্ট্যান্ডার্ড ইনস্টলেশন পদ্ধতি
◎ কনটেইনার ব্যাসের 1/4 বা 1/6 এ ইনস্টল করার পরামর্শ দেওয়া হয়।
দ্রষ্টব্য: ট্যাঙ্কের প্রাচীর থেকে ন্যূনতম দূরত্ব হল L0≥300mm, H0≥50mm৷
◎ খাঁড়ি এবং আউটলেট থেকে দূরে রাখুন।
◎ লিমিট সুইচ, হিটিং কয়েল, অ্যাজিটেটর ইত্যাদির মতো বাধাগুলি থেকে দূরে থাকুন৷ দ্রষ্টব্য: প্রোব এবং বাধার মধ্যে দূরত্ব হল ≥200mm৷
◎ যখন ধারকটি একটি ধাতব ক্যান হয়, তখন রাডারটি পুরো পরিসরে ক্যানের প্রাচীর এবং নীচে স্পর্শ করা উচিত নয়৷
◎ যদি পাত্রের নীচের অংশটি টেপার করা হয়, তাহলে ট্যাঙ্কের উপরের মাঝখানে রাডার ইনস্টল করা যেতে পারে।
◎ ইনস্টলেশনের ছোট পাইপের উচ্চতা L1≤10cm হওয়া উচিত।
