NYRD701 1.8GHz গাইডেড ওয়েভ রাডার লেভেল মিটার মেজারিং রেঞ্জ: 0~30m লেভেল ট্রান্সমিটার

NYRD701 1.8GHz গাইডেড ওয়েভ রাডার লেভেল মিটার মেজারিং রেঞ্জ: 0~30m লেভেল ট্রান্সমিটার
NYRD701 1.8GHz গাইডেড ওয়েভ রাডার লেভেল মিটার মেজারিং রেঞ্জ: 0~30m লেভেল ট্রান্সমিটার NYRD701 1.8GHz গাইডেড ওয়েভ রাডার লেভেল মিটার মেজারিং রেঞ্জ: 0~30m লেভেল ট্রান্সমিটার

বড় ইমেজ :  NYRD701 1.8GHz গাইডেড ওয়েভ রাডার লেভেল মিটার মেজারিং রেঞ্জ: 0~30m লেভেল ট্রান্সমিটার

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: NUOYINGJIAYE
সাক্ষ্যদান: Explosion-proof certificate
মডেল নম্বার: NYRD701
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1
মূল্য: $400 to $1800
প্যাকেজিং বিবরণ: 40 সেমি × 30 সেমি × 30 সেমি
ডেলিভারি সময়: 1-3 কাজের দিন
পরিশোধের শর্ত: টি/টি
যোগানের ক্ষমতা: 1000 পিসি/ প্রাক মাস

NYRD701 1.8GHz গাইডেড ওয়েভ রাডার লেভেল মিটার মেজারিং রেঞ্জ: 0~30m লেভেল ট্রান্সমিটার

বিবরণ
দুরত্ব পরিমাপ করা: 30মি সাধারণ দরখাস্ত: তরল, গুঁড়ো, কঠিন কণা
উপাদান: 304,316L (ঐচ্ছিক) মাউন্টিং পদ্ধতি: ফ্ল্যাঞ্জ মাউন্টিং বা থ্রেড মাউন্ট করা
সুরক্ষা গ্রেড: ডিসপ্লে ইনস্ট্রুমেন্ট IP67 অপারেটিং তাপমাত্রা: -40~130℃
ঘটনার উপকরন: : ঢালাই অ্যালুমিনিয়াম কেস প্রক্রিয়া চাপ: -0.1-4MPa, -1~40BAR



NYRD701 1.8GHz গাইডেড ওয়েভ রাডার স্তর মিটার



গাইডেড ওয়েভ রাডার লেভেল মিটার হল টাইম ডোমেন রিফ্লেকশন (TDR) এর নীতির উপর ভিত্তি করে একটি লেভেল মিটার।রাডার লেভেল গেজের ইলেক্ট্রোম্যাগনেটিক পালস স্টিলের ক্যাবল বা প্রোবের সাথে আলোর গতিতে প্রচার করে।লেভেল মিটারের নাড়ির কিছু অংশ প্রতিধ্বনিত হয়ে প্রতিধ্বনি তৈরি করে এবং একই পথ ধরে পালস ট্রান্সমিটারে ফিরে আসে।ট্রান্সমিটার এবং পরিমাপ করা মাধ্যমের পৃষ্ঠের মধ্যে দূরত্ব সেই সময়ের মধ্যে নাড়ির প্রচারের সময়ের সমানুপাতিক এবং তরল স্তরের উচ্চতা গণনা করা হয়।



রাডার স্তর মিটারটেকনিক্যাল প্যারামিটার



সাধারণ দরখাস্ত তরল, গুঁড়ো, কঠিন কণা, ক্ষয়কারী মিডিয়া
অ্যান্টেনা উপাদান নমনীয় তার/304/PTFE (ঐচ্ছিক)
দুরত্ব পরিমাপ করা 30 মি
সঠিকতা ±1 মিমি
পাওয়ার সাপ্লাই 24 ভিডিসি (দুই-তার, চার-তার)
মাঝারি তাপমাত্রা -40~+130℃, -40~+250℃
চাপ e -0.1~4.0MPa
প্রক্রিয়া সংযোগ থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক)
সুরক্ষা বর্গ IP65
বিস্ফোরণ-প্রমাণ গ্রেড ExiaⅡCT6(ঐচ্ছিক)
সিগন্যাল আউটপুট 4...20mA/HART/RS485/Modbus...



বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা

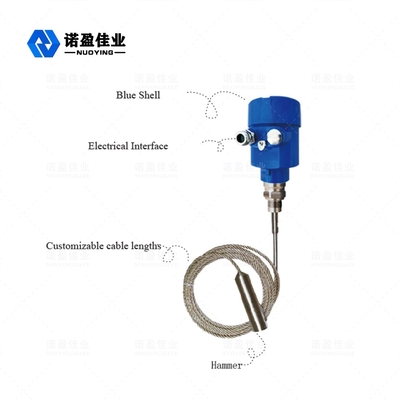

NYRD701 1.8GHz গাইডেড ওয়েভ রাডার লেভেল মিটার মেজারিং রেঞ্জ: 0~30m লেভেল ট্রান্সমিটার 0



রাডার স্তর মিটারঅপারেটিং নীতি



নির্দেশিত তরঙ্গ রাডার দ্বারা নির্গত উচ্চ-ফ্রিকোয়েন্সি মাইক্রোওয়েভ পালস সনাক্তকরণ উপাদান (স্টিলের তার বা ইস্পাত রড) বরাবর প্রচার করে এবং যখন এটি পরিমাপ করা মাধ্যমের মুখোমুখি হয়, অস্তরক ধ্রুবকের আকস্মিক পরিবর্তনের কারণে, এটি প্রতিফলন ঘটায় এবং একটি অংশ। নাড়ি শক্তি ফিরে প্রতিফলিত হয়.প্রেরিত পালস এবং প্রতিফলিত নাড়ির মধ্যে সময়ের ব্যবধান মাপা মাধ্যমের দূরত্বের সমানুপাতিক।

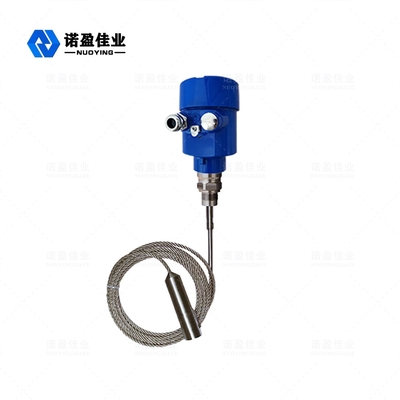

NYRD701 1.8GHz গাইডেড ওয়েভ রাডার লেভেল মিটার মেজারিং রেঞ্জ: 0~30m লেভেল ট্রান্সমিটার 1



◎ প্রবেশ করুন
গাইডেড ওয়েভ রাডার হল সময় ভ্রমণের নীতির উপর ভিত্তি করে একটি পরিমাপ যন্ত্র।রাডার তরঙ্গ আলোর গতিতে চলে এবং চলমান সময়কে ইলেকট্রনিক উপাদানের মাধ্যমে লেভেল সিগন্যালে রূপান্তর করা যায়।প্রোব উচ্চ-ফ্রিকোয়েন্সি ডাল নির্গত করে এবং তারের বা রড প্রোব বরাবর প্রচার করে।যখন ডালগুলি উপাদানের পৃষ্ঠের সাথে মিলিত হয়, তখন তারা প্রতিফলিত হয় এবং যন্ত্রে রিসিভার দ্বারা গ্রহণ করা হয় এবং দূরত্ব সংকেত একটি স্তর সংকেতে রূপান্তরিত হয়।
প্রতিফলিত পালস সংকেতটি তারের বা রড প্রোবের সাথে যন্ত্রের ইলেকট্রনিক সার্কিট অংশে প্রেরণ করা হয় এবং মাইক্রোপ্রসেসর উপাদানটির পৃষ্ঠে মাইক্রোওয়েভ পালস দ্বারা উত্পন্ন প্রতিধ্বনি সনাক্ত করতে সংকেতটি প্রক্রিয়া করে।সঠিক প্রতিধ্বনি সংকেত সনাক্তকরণ পালস সফ্টওয়্যার দ্বারা সম্পন্ন হয়, এবং উপাদান পৃষ্ঠ থেকে দূরত্ব D এর সময় ভ্রমণ T-এর সমানুপাতিক।
স্পন্দন:
D=C×T/2, যেখানে C হল আলোর গতি
যেহেতু খালি ট্যাঙ্কের দূরত্ব E পরিচিত, উপাদান স্তর L হল: L=ED
◎ রপ্তানি
খালি ট্যাঙ্কের উচ্চতা E (= শূন্য পয়েন্ট), পূর্ণ ট্যাঙ্কের উচ্চতা F (= পূর্ণ স্কেল) এবং কিছু অ্যাপ্লিকেশন পরামিতি প্রবেশ করে সেট করুন, অ্যাপ্লিকেশন পরামিতিগুলি স্বয়ংক্রিয়ভাবে 4- 20mA আউটপুটের সাথে সঙ্গতিপূর্ণ পরিমাপের পরিবেশে যন্ত্রটিকে মানিয়ে নেবে৷
