পণ্যের বিবরণ:
|
| দুরত্ব পরিমাপ করা: | 0 – 2.5 গ্রাম/cc (0 – 2500 kg/m3)，0~100.0% | ক্রমাঙ্কন পরিসীমা: | 0 – 2.5 গ্রাম/cc (0 – 2500 kg/m3)，0~100.0% |
|---|---|---|---|
| সঠিকতা: | ± 0.002 g/cc (± 2 kg/m3) ，±0.5% | পুনরাবৃত্তিযোগ্যতা: | ± 0.001 গ্রাম /cc (± 0.2 kg/m3) ±0.1% |
| কাজের চাপ: | 0~4Mpa | অপারেটিং তাপমাত্রা: | -40~130℃，-50~150℃ |
| পাওয়ার সাপ্লাই: | 24VDC，≥50 mA | সিগন্যাল আউটপুট: | 4-20 mA，0-1000Hz，RS485 Modbus RTU |
| লক্ষণীয় করা: | Modbus RTU টিউনিং ফর্ক ঘনত্ব মিটার,অনুরণন তরল ঘনত্ব সেন্সর,Modbus তরল ঘনত্ব মিটার |
||

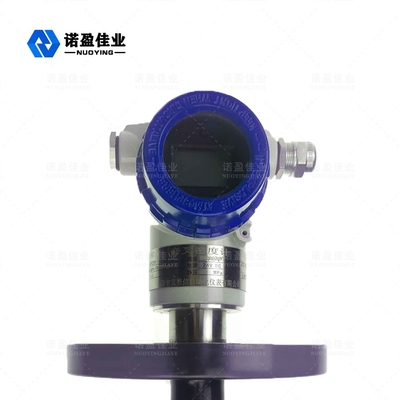

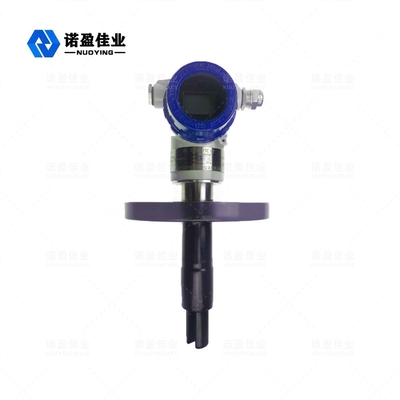

NYDE টিউনিং ফর্ক রেজোন্যান্স ডেনসিটি মিটার 4~20Ma বা RS485 Modbus RTU 24VDC
NYDE টিউনিং ফর্ক অনুরণন ঘনত্ব মিটার
এনওয়াইডিইপ্লাগ-ইন ঘনত্ব মিটার প্লাগ-ইন ইনস্টলেশন গ্রহণ করে এবং পাইপলাইনে ব্যাপকভাবে ব্যবহৃত হয়।খোলা ট্যাঙ্ক এবং বন্ধ ট্যাঙ্কগুলিতে মাঝারিটির ঘনত্ব সরাসরি মাধ্যমের মধ্যে ঢোকানো সেন্সরের টিউনিং ফর্ক দ্বারা প্রাপ্ত কম্পন ফ্রিকোয়েন্সি দ্বারা নির্ধারিত হয়।সেন্সরের অন্তর্নির্মিত তাপমাত্রা সেন্সর এটির জন্য তাপমাত্রা ক্ষতিপূরণ প্রদান করে।
প্রয়োগের সুযোগ: প্লাগ-ইন ঘনত্ব মিটার বাস্তব সময়ে অনলাইনে ঘনত্ব সনাক্তকরণ করতে পারে।এটি মৌলিক পরামিতি হিসাবে ঘনত্ব সহ পণ্যগুলির প্রক্রিয়া নিয়ন্ত্রণের জন্য বা একটি রেফারেন্স হিসাবে কঠিন শতাংশ বা ঘনত্ব শতাংশ সহ মান নিয়ন্ত্রণের জন্য ব্যবহার করা যেতে পারে।সাধারণ শিল্পগুলির মধ্যে রয়েছে পেট্রোকেমিক্যাল শিল্প, ওয়াইন শিল্প, খাদ্য শিল্প, ওষুধ শিল্প এবং খনিজ প্রক্রিয়াকরণ (যেমন কাদামাটি, কার্বনেট, সিলিকেট ইত্যাদি), যা বিশেষভাবে ইন্টারফেস সনাক্তকরণ এবং বহু-পণ্য পাইপলাইনগুলির মিশ্রণে ব্যবহৃত হয় উপরের শিল্পগুলিতে ঘনত্ব সনাক্তকরণ, চুল্লির শেষ-বিন্দু পর্যবেক্ষণ, এবং বিভাজকের ইন্টারফেস সনাক্তকরণ।
NYDE টিউনিং ফর্ক অনুরণন ঘনত্ব মিটার প্রযুক্তিগত পরামিতি
| দুরত্ব পরিমাপ করা | 0 – 2.5 গ্রাম/cc (0 – 2500 kg/m3), 0~100.0% |
| ক্রমাঙ্কন পরিসীমা | 0 – 2.5 গ্রাম/cc (0 – 2500 kg/m3), 0~100.0% |
| পরিমাপের যথার্থতা | ± 0.002 g/cc (± 2 kg/m3), ±0.5% |
| পুনরাবৃত্তিযোগ্যতা | ± 0.001 g /cc (± 0.2 kg/m3) ±0.1% |
| মাঝারি তাপমাত্রা পরিসীমা | -50℃~+150℃ |
| কাজের চাপ | 4mpa |
| তরল সান্দ্রতা পরিসীমা | 0-600 cP |
| তাপমাত্রার গুণাঙ্ক | ＜ 0.1 kg/m3/℃(±0.5%) সংশোধনের পর |
| স্ট্রেস প্রভাব | নগণ্য |
| অন্তর্নির্মিত তাপমাত্রা সেন্সর | ডিজিটাল সেন্সর |
| ভেজা উপাদান | 316L, 2205 স্টেইনলেস স্টীল, 哈 সি, টাইটানিয়াম খাদ |
| কাঁটা শরীরের আবরণ | স্ট্যান্ডার্ড PTFE বা PFA |
| পাওয়ার সাপ্লাই | 24VDC,≥50 mA |
| এনালগ সংকেত আউটপুট | 4-20 mA,0-1000Hz, RS485 Modbus RTU |
| আউটপুট নির্ভুলতা (20℃) | পড়ার ±0.1% বা ± 0.05% FS |
| আউটপুট পুনরাবৃত্তিযোগ্যতা (-40~+85℃) | ± 0.05% FS |
| প্রক্রিয়া সংযোগ | DIN 50 PN16 DIN 50 PN40 |
| আইডিএফ এবং আরজেটি স্যানিটারি | |
| সুরক্ষা স্তর | IP67 |
| শেল | অ্যালুমিনিয়াম খাদ |
NYDE টিউনিং ফর্ক অনুরণন ঘনত্ব মিটার অপারেটিং নীতি

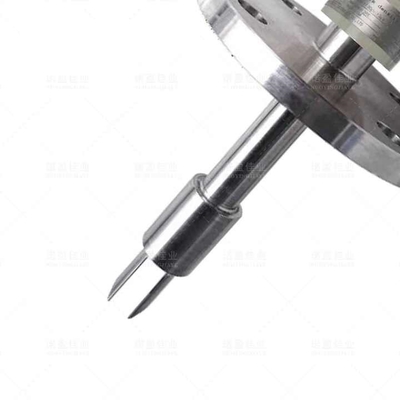

সেন্সরটি কম্পোনেন্ট কম্পনের নীতির উপর ভিত্তি করে কাজ করে এবং কম্পোনেন্ট অংশটি মাপা তরলে নিমজ্জিত টিউনিং ফর্কের অংশ।টিউনিং ফর্ক অংশটি ফর্ক বডির নীচের প্রান্তে স্থির একটি অভ্যন্তরীণ পিজোইলেকট্রিক ডিভাইসের মাধ্যমে কম্পন প্ররোচিত করে।দোলন ফ্রিকোয়েন্সি কাঁটা শরীরের অন্য প্রান্তে স্থির একটি সেকেন্ডারি পাইজোইলেকট্রিক ডিভাইস দ্বারা সনাক্ত করা হয়, এবং তারপর সংকেত উপরের সার্কিট দ্বারা প্রশস্ত করা হয়।পরিমাপ করা তরল প্রবাহিত হলে তরলের ঘনত্ব কম্পনের ফ্রিকোয়েন্সির সাথে ঘনিষ্ঠভাবে সম্পর্কিত।যখন পরিমাপ করা তরলের ঘনত্ব পরিবর্তিত হয়, তখন তরল প্রবাহের সময় কম্পনের ফ্রিকোয়েন্সিও পরিবর্তিত হয়।নিম্নলিখিত সমীকরণের মাধ্যমে, পরিমাপ করা তরলের ঘনত্ব সঠিকভাবে গণনা করা যেতে পারে।
D= K0+K1T+K2T2
D = পরিমাপ করা মাধ্যমের আনক্যালিব্রেটেড ঘনত্ব (kg/m3)
T = কম্পন ফ্রিকোয়েন্সি (μs)।
K0 , K1 , K2 = ধ্রুবক
ঘনত্ব সনাক্তকরণের প্রক্রিয়ায়, NYDE প্লাগ-ইন ঘনত্ব মিটার স্বয়ংক্রিয়ভাবে পরিমাপ করা মাধ্যমের ঘনত্বের (D) উপর তাপমাত্রার প্রভাবের জন্য ক্ষতিপূরণ দিতে পারে এবং ঘনত্বের উপর চাপের কোন উল্লেখযোগ্য প্রভাব নেই।
NYDE টিউনিং ফর্ক অনুরণন ঘনত্ব মিটার যান্ত্রিক ইনস্টলেশন
পাইপ ঘনত্ব সেন্সরের বিপরীতে, প্লাগ-ইন ঘনত্ব মিটারের কাঁটা অংশটি সম্পূর্ণরূপে আবদ্ধ নয়।
পাইপ প্রাচীর বা ধারক
তরল উপর দেয়ালের সীমানা প্রভাব এবং পরিমাপ মাধ্যম নিজেই এর সান্দ্রতা প্রভাব, এই প্রভাবগুলি সেন্সরের পরিমাপ ক্রমাঙ্কনের উপর একটি নির্দিষ্ট প্রভাব ফেলবে।এইগুলি কাটিয়ে ওঠার জন্য, বিভিন্ন পরিবেশের জন্য, আমরা একই অবস্থার অধীনে নির্বাচনের সুবিধার্থে ইনস্টলেশন পদ্ধতি এবং পাইপের ব্যাস আগেই সংক্ষিপ্ত এবং সেট করেছি।
|
স্থাপন মান |
টি-আকৃতির পাশ খোলা প্লাগ-ইন ইনস্টলেশন |
টি-আকৃতির পার্শ্ব খোলার প্রত্যাহারযোগ্য ইনস্টলেশন | |
|
নির্দেশ |
কাঁটা শরীর সরাসরি প্রধান তরল প্রবেশ করে |
প্রধান তরল এড়াতে কাঁটাচামচের বডিটি পাইপলাইনের পাশে প্রত্যাহার করা হয় এবং এর দ্বারা প্রত্যাহার করা হয় 25 মিমি |
|
| প্রবাহ হার | কাঁটা দিয়ে প্রবাহের হার 0-1m/s | প্রধান পাইপ প্রবাহ হার 1-5m/s | |
| সান্দ্রতা পরিসীমা | সর্বোচ্চ 600Cp | সর্বোচ্চ 100cP (ব্যক্তিগত ক্ষেত্রে 250cP পর্যন্ত) | |
| তাপমাত্রা | -50-150℃ | -50-150℃ | |
|
প্রধান পাইপ আকার |
≥ অনুভূমিক পাইপলাইন 100mm (4″); ≥ উল্লম্ব পাইপ 150 মিমি (4″); |
≥50mm(2″) |
|
|
স্বল্পতা |
এর জন্য প্রযোজ্য নয়: অস্থির প্রবাহ হার প্রধান পাইপের ব্যাস DN100 এর চেয়ে কম |
1. | ফ্লোকুলেন্ট দ্রবণ (যেমন সজ্জা, ইত্যাদি) |
| 2. | অস্থির প্রবাহ হার | ||
| 3. | টেপারড সান্দ্রতা সঙ্গে সমাধান | ||
| 4. | প্রধান পাইপের ব্যাস DN50 এর চেয়ে কম | ||
| 5. | যে ক্ষেত্রে তাপমাত্রার প্রভাব উল্লেখযোগ্য | ||
প্রবাহ হার গণনা
V = Q / (1/4 *π *d2) উদাহরণ: প্রবাহের হার 20m3/h, পাইপের ব্যাস 100mm
V = 20 / 3600 /(1/4 * 3.14 * 0.1 * 0.1) = 0.7 M/s
ইনস্টলেশন অবস্থান
ঘনত্ব মিটার সঠিকভাবে পরিমাপ করতে পারে এবং স্থিতিশীলতা প্রদর্শন করতে পারে তা নিশ্চিত করার জন্য, পরিমাপ করা মাধ্যমের প্রবাহের হার 1m/s এর বেশি হওয়া উচিত নয় এবং পাইপলাইনের ব্যাস যেখানে ঘনত্ব মিটার ইনস্টল করা আছে তার চেয়ে বেশি বা সমান হতে হবে 159 মিমি।ঘনত্ব মিটারের অবস্থান পাম্প থেকে যতটা সম্ভব দূরে ইনস্টল করা উচিত এবং দূরত্বটি 5 মিটারের বেশি হওয়া উচিত;প্রবাহ হার 1 m/s এর বেশি হলে, প্রসারিত ব্যাস ইনস্টলেশন ব্যবহার করুন।যখন প্রবাহের হার 1m দ্বারা বৃদ্ধি পায়, তখন ঘনত্ব মিটারের পাইপের ব্যাস 1.5 গুণ বৃদ্ধি পায়।ইন্সট্রুমেন্টের আগে একটি সোজা পাইপ সেকশন ≥ 600 মিমি এবং ইন্সট্রুমেন্টের পিছনে একটি সোজা পাইপ সেকশন ≥ 300 মিমি থাকতে হবে।কাঁটা শরীরের মধ্য দিয়ে প্রবাহিত হওয়ার সময় তরলটি ল্যামিনার অবস্থায় থাকে,
চিত্রে দেখানো হয়েছে: অনুভূমিক পাইপলাইনের অনুভূমিক ইনস্টলেশন
ঘনকেন্দ্রিক হ্রাসকারী উল্লম্ব পাইপ সরাসরি তরল মধ্যে ঢোকান
সমকেন্দ্রিক হ্রাসকারী অনুভূমিক পাইপ অনুভূমিক পাইপ শীর্ষ দৃশ্য
