পণ্যের বিবরণ:
|
| দুরত্ব পরিমাপ করা: | 0 – 2.5 গ্রাম/cc (0 – 2500 kg/m3)，0~100.0% | ক্রমাঙ্কন পরিসীমা: | 0 – 2.5 গ্রাম/cc (0 – 2500 kg/m3)，0~100.0% |
|---|---|---|---|
| সঠিকতা: | ± 0.002 g/cc (± 2 kg/m3) ，±0.5% | পুনরাবৃত্তিযোগ্যতা: | ± 0.001 গ্রাম /cc (± 0.2 kg/m3) ±0.1% |
| কাজের চাপ: | 0~4Mpa | অপারেটিং তাপমাত্রা: | -40~130℃，-50~150℃ |
| পাওয়ার সাপ্লাই: | 24VDC，≥50 mA | সিগন্যাল আউটপুট: | 4-20 mA，0-1000Hz，RS485 Modbus RTU |
| লক্ষণীয় করা: | PN40 FDM ফর্ক ঘনত্ব মিটার,FDM ফর্ক ঘনত্ব মিটার 24VDC,24VDC স্লারি ঘনত্ব ট্রান্সমিটার |
||

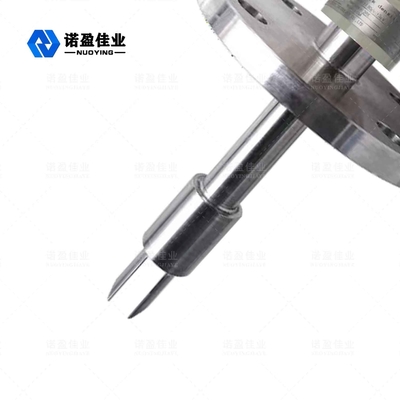

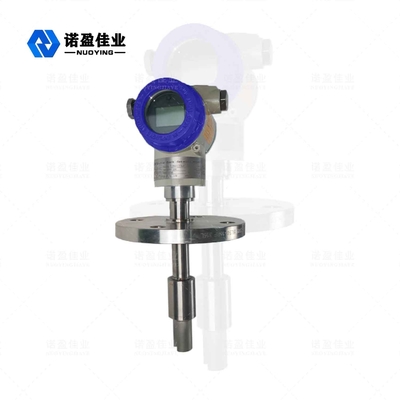

NYDE টিউনিং ফর্ক অনুরণন ঘনত্ব মিটার
এনওয়াইডিইপ্লাগ-ইন ঘনত্ব মিটার প্লাগ-ইন ইনস্টলেশন গ্রহণ করে এবং পাইপলাইনে ব্যাপকভাবে ব্যবহৃত হয়।খোলা ট্যাঙ্ক এবং বন্ধ ট্যাঙ্কগুলিতে মাঝারিটির ঘনত্ব সরাসরি মাধ্যমের মধ্যে ঢোকানো সেন্সরের টিউনিং ফর্ক দ্বারা প্রাপ্ত কম্পন ফ্রিকোয়েন্সি দ্বারা নির্ধারিত হয়।সেন্সরের অন্তর্নির্মিত তাপমাত্রা সেন্সর এটির জন্য তাপমাত্রা ক্ষতিপূরণ প্রদান করে।
প্রয়োগের সুযোগ: প্লাগ-ইন ঘনত্ব মিটার বাস্তব সময়ে অনলাইনে ঘনত্ব সনাক্তকরণ করতে পারে।এটি মৌলিক পরামিতি হিসাবে ঘনত্ব সহ পণ্যগুলির প্রক্রিয়া নিয়ন্ত্রণের জন্য বা একটি রেফারেন্স হিসাবে কঠিন শতাংশ বা ঘনত্ব শতাংশ সহ মান নিয়ন্ত্রণের জন্য ব্যবহার করা যেতে পারে।সাধারণ শিল্পগুলির মধ্যে রয়েছে পেট্রোকেমিক্যাল শিল্প, ওয়াইন শিল্প, খাদ্য শিল্প, ওষুধ শিল্প এবং খনিজ প্রক্রিয়াকরণ (যেমন কাদামাটি, কার্বনেট, সিলিকেট ইত্যাদি), যা বিশেষভাবে ইন্টারফেস সনাক্তকরণ এবং বহু-পণ্য পাইপলাইনগুলির মিশ্রণে ব্যবহৃত হয় উপরের শিল্পগুলিতে ঘনত্ব সনাক্তকরণ, চুল্লির শেষ-বিন্দু পর্যবেক্ষণ, এবং বিভাজকের ইন্টারফেস সনাক্তকরণ।
NYDE টিউনিং ফর্ক অনুরণন ঘনত্ব মিটার প্রযুক্তিগত পরামিতি
| দুরত্ব পরিমাপ করা | 0 – 2.5 গ্রাম/cc (0 – 2500 kg/m3), 0~100.0% |
| ক্রমাঙ্কন পরিসীমা | 0 – 2.5 গ্রাম/cc (0 – 2500 kg/m3), 0~100.0% |
| পরিমাপের যথার্থতা | ± 0.002 g/cc (± 2 kg/m3), ±0.5% |
| পুনরাবৃত্তিযোগ্যতা | ± 0.001 g /cc (± 0.2 kg/m3) ±0.1% |
| মাঝারি তাপমাত্রা পরিসীমা | -50℃~+150℃ |
| কাজের চাপ | 4mpa |
| তরল সান্দ্রতা পরিসীমা | 0-600 cP |
| তাপমাত্রার গুণাঙ্ক | ＜ 0.1 kg/m3/℃(±0.5%) সংশোধনের পর |
| স্ট্রেস প্রভাব | নগণ্য |
| অন্তর্নির্মিত তাপমাত্রা সেন্সর | ডিজিটাল সেন্সর |
| ভেজা উপাদান | 316L, 2205 স্টেইনলেস স্টীল, 哈 সি, টাইটানিয়াম খাদ |
| কাঁটা শরীরের আবরণ | স্ট্যান্ডার্ড PTFE বা PFA |
| পাওয়ার সাপ্লাই | 24VDC,≥50 mA |
| এনালগ সংকেত আউটপুট | 4-20 mA,0-1000Hz, RS485 Modbus RTU |
| আউটপুট নির্ভুলতা (20℃) | পড়ার ±0.1% বা ± 0.05% FS |
| আউটপুট পুনরাবৃত্তিযোগ্যতা (-40~+85℃) | ± 0.05% FS |
| প্রক্রিয়া সংযোগ | DIN 50 PN16 DIN 50 PN40 |
| আইডিএফ এবং আরজেটি স্যানিটারি | |
| সুরক্ষা স্তর | IP67 |
| শেল | অ্যালুমিনিয়াম খাদ |
NYDE টিউনিং ফর্ক অনুরণন ঘনত্ব মিটার অপারেটিং নীতি
সেন্সরটি কম্পোনেন্ট কম্পনের নীতির উপর ভিত্তি করে কাজ করে এবং কম্পোনেন্ট অংশটি মাপা তরলে নিমজ্জিত টিউনিং ফর্কের অংশ।টিউনিং ফর্ক অংশটি ফর্ক বডির নীচের প্রান্তে স্থির একটি অভ্যন্তরীণ পিজোইলেকট্রিক ডিভাইসের মাধ্যমে কম্পন প্ররোচিত করে।দোলন ফ্রিকোয়েন্সি কাঁটা শরীরের অন্য প্রান্তে স্থির একটি সেকেন্ডারি পাইজোইলেকট্রিক ডিভাইস দ্বারা সনাক্ত করা হয়, এবং তারপর সংকেত উপরের সার্কিট দ্বারা প্রশস্ত করা হয়।পরিমাপ করা তরল প্রবাহিত হলে তরলের ঘনত্ব কম্পনের ফ্রিকোয়েন্সির সাথে ঘনিষ্ঠভাবে সম্পর্কিত।যখন পরিমাপ করা তরলের ঘনত্ব পরিবর্তিত হয়, তখন তরল প্রবাহের সময় কম্পনের ফ্রিকোয়েন্সিও পরিবর্তিত হয়।নিম্নলিখিত সমীকরণের মাধ্যমে, পরিমাপ করা তরলের ঘনত্ব সঠিকভাবে গণনা করা যেতে পারে।
D= K0+K1T+K2T2
D = পরিমাপ করা মাধ্যমের আনক্যালিব্রেটেড ঘনত্ব (kg/m3)
T = কম্পন ফ্রিকোয়েন্সি (μs)।
K0 , K1 , K2 = ধ্রুবক
ঘনত্ব সনাক্তকরণের প্রক্রিয়ায়, NYDE প্লাগ-ইন ঘনত্ব মিটার স্বয়ংক্রিয়ভাবে পরিমাপ করা মাধ্যমের ঘনত্বের (D) উপর তাপমাত্রার প্রভাবের জন্য ক্ষতিপূরণ দিতে পারে এবং ঘনত্বের উপর চাপের কোন উল্লেখযোগ্য প্রভাব নেই।
NYDE টিউনিং ফর্ক অনুরণন ঘনত্ব মিটার নকশা বৈশিষ্ট্য
◎ ট্যাঙ্ক, পাইপলাইন, প্রবাহ বা স্ট্যাটিক মাঝারি ঘনত্ব পরিমাপের জন্য উপযুক্ত।উচ্চ তাপমাত্রা, নিম্ন তাপমাত্রা, অমেধ্য এবং উচ্চ সান্দ্রতা মাধ্যম পরিমাপের জন্য উপযুক্ত।
◎ মাইক্রোপ্রসেসর-ভিত্তিক ইলেকট্রনিক রূপান্তর ডিভাইস, সমন্বিত সংকেত প্রক্রিয়াকরণ, গণনা এবং ডায়াগনস্টিক ফাংশন।
◎ তরল ঘনত্ব এবং তাপমাত্রার ক্রমাগত অনলাইন পরিমাপ, উচ্চ নির্ভুলতা, আরও নিরাপদ এবং নির্ভরযোগ্য, সরাসরি উত্পাদন প্রক্রিয়া নিয়ন্ত্রণের জন্য ব্যবহার করা যেতে পারে।
◎ এটি RS485 ইন্টারফেসের মাধ্যমে সরাসরি PC এর সাথে যোগাযোগ করতে পারে।ব্যবহারকারীরা সরাসরি নোডগুলি কনফিগার করতে, ত্রুটিগুলি নির্ণয় করতে এবং অনলাইনে ডেটা রেকর্ড করতে পারে।
◎ ঘনত্ব এবং তাপমাত্রা পরিমাপের সময় মৌলিক ঘনত্ব, ঘনত্ব শতাংশ, ভর শতাংশ, ভলিউম শতাংশ এবং অন্যান্য পরামিতিগুলি গণনা করা যেতে পারে।
চমৎকার overpressure সুরক্ষা কাঠামো, উচ্চতর তাপমাত্রা স্থিতিশীলতা, সম্পূর্ণ ঢালাই সীল, কঠিন এবং নির্ভরযোগ্য নকশা.
◎ ইনস্টল এবং ব্যবহার করা সহজ, তরল ঢোকান পড়া প্রদর্শন করতে পারেন.
◎ সহজ রক্ষণাবেক্ষণ, নিয়মিত পরিষ্কার করা হয় না।
◎ স্ট্যান্ডার্ড রেফারেন্স উত্স ছাড়া ক্রমাঙ্কন, কোন পরীক্ষাগার ক্রমাঙ্কন, কোন প্রক্রিয়া বাধা নেই.
◎ অভ্যন্তরীণভাবে নিরাপদ টাইপ বিপজ্জনক সাইটগুলিতে ব্যবহার করা যেতে পারে, এবং স্যানিটারি টাইপ খাদ্য উৎপাদনের সাইটগুলিতে ইনস্টল করা যেতে পারে।
