পণ্যের বিবরণ:
|
| সিগন্যাল আউটপুট: | 4... 20mA/HART (দুই/চার) RS485/Modbus... | বিস্ফোরণ-প্রমাণ গ্রেড: | Exia II C T6 Ga/ Exd ia IIC T6 Gb |
|---|---|---|---|
| কম্পাংক সীমা: | 26GHz | সুরক্ষা গ্রেড: | IP67 |
| প্রক্রিয়া সংযোগ: | সমর্থন, ফ্ল্যাঞ্জ | পাওয়ার সাপ্লাই: | 24VDC (দুই লাইন, চার লাইন) |
| প্রক্রিয়া চাপ: | -0.1 - 4.0MPa | মাঝারি তাপমাত্রা: | -40C—250℃ |
| লক্ষণীয় করা: | 26Ghz রাডার টাইপ লেভেল ইন্ডিকেটর,রাডার টাইপ লেভেল ইন্ডিকেটর 316L,316L গাইডেড ওয়েভ রাডার সেন্সর |
||

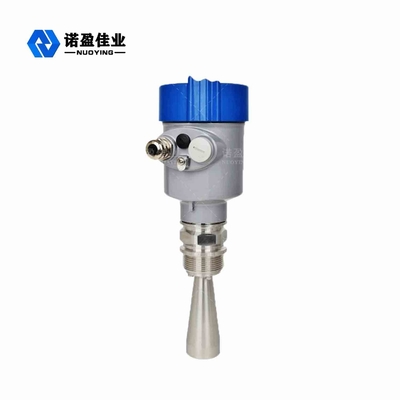

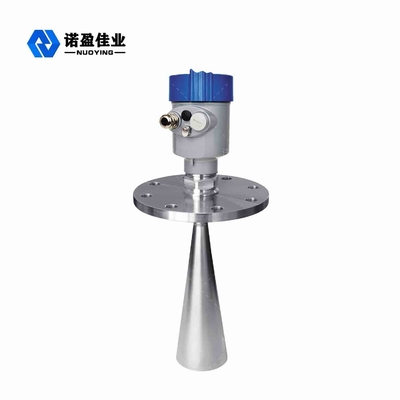

26GHz NYRD-806 রাডার লেভেল ট্রান্সমিটার ম্যাটেরিয়াল 316L হাই স্ট্যান্ডার্ড
26GHz NYRD-806 রাডার লেভেল ট্রান্সমিটার
রাডার লেভেল ট্রান্সমিটারডিজাইনের বৈশিষ্ট্য
রাডার লেভেল ট্রান্সমিটারপ্রযুক্তিগত পরামিতি
| আবেদন | তাপমাত্রা, চাপ, এবং সামান্য ক্ষয়কারী তরল |
| পরিমাপ সীমা | 30মি |
| অ্যান্টেনা উপাদান | 316L |
| সঠিকতা | ±3 মিমি |
| মাঝারি তাপমাত্রা | 40C—250℃ |
| প্রক্রিয়া চাপ | 0.1 〜4.OMPa |
| পাওয়ার সাপ্লাই | 24VDC (দুই লাইন, চার লাইন) |
| প্রক্রিয়া সংযোগ | সমর্থন, ফ্ল্যাঞ্জ |
| সুরক্ষা গ্রেড | IP67 |
| কম্পাংক সীমা | 26GHz |
| বিস্ফোরণ-প্রমাণ গ্রেড |
| অভিনেতা সংখ্যা | প্রক্রিয়া তাপমাত্রা |
| এনওয়াইআরডি | 1 -40 〜+100°C |
| পণ্যের ধরণ | 2 -40 〜+130°C |
| 805 রেঞ্জ 10 মি | 3 -40 〜+250°C |
| 806 রেঞ্জ 30 মি | 4 -40 〜+400°C |
| 807 রেঞ্জ 20 মি | Y বিশেষ কাস্টম টাইপ |
| 808 রেঞ্জ 70 মি | প্রক্রিয়া চাপ |
| 809 পরিসীমা 35 মি | 1 -0.1 〜+0.3MPa |
| 810 রেঞ্জ 80 মি | 2 -0.1 〜+2.0MPa |
| -86 পরিসর 20 মি | 3 -0.1~+4.0MPa |
| -87 পরিসীমা 35 মি | Y বিশেষ কাস্টম টাইপ |
| -SL পরিসীমা 30m,80m | সিলিং |
| -পিবি রেঞ্জ 40 মি | ওয়াই ভিটন |
| -এসডি রেঞ্জ 40 মি | কে কালরেজ |
| -TJ রেঞ্জ 40m | Y বিশেষ কাস্টম টাইপ |
| অ্যান্টেনা/আকার/উপাদান | শেল উপাদান / সুরক্ষা |
| একটি ব্যাটার অ্যান্টেনা / সিল করা হর্ন / PTFE | একটি অ্যালুমিনিয়াম/IP67 |
| বি ট্রাম্পেট অ্যান্টেনা / 46 মিমি / 316 এল | D অ্যালুমিনিয়াম (ডাবল চেম্বার) /IP67 S SS 304/IP68 |
| সি ট্রাম্পেট অ্যান্টেনা / 76 মিমি / 316 এল | Y বিশেষ কাস্টম টাইপ |
| D ট্রাম্পেট অ্যান্টেনা / 96mm / 316L | বিস্ফোরণ-প্রমাণ গ্রেড |
| ই ট্রাম্পেট অ্যান্টেনা 121mm/316L | পি স্ট্যান্ডার্ড |
| এফ টিল্ট অ্যান্টেনা / 242 মিমি 316L | L Exia IICT6 |
| P ফ্ল্যাট অ্যান্টেনা / PTFE | G Exd[ia] IICT6 |
| এস ড্রপলেট অ্যান্টেনা / PTFE | Y বিশেষ কাস্টম টাইপ |
| আর রড অ্যান্টেনা / সিল করা হর্ন / পিএফএ | বৈদ্যুতিক ইন্টারফেস |
| Y বিশেষ কাস্টম টাইপ | এম M20X1।5 |
| নিয়ন্ত্রণ প্রক্রিয়া | N 1/2〃NPT |
| একটি থ্রেড সংযোগ: G1% A | Y বিশেষ কাস্টম টাইপ |
| বি ফ্ল্যাঞ্জ সংযোগ: DN50 | প্রদর্শন |
| সি ফ্ল্যাঞ্জ সংযোগ: DN80 | একটি বেল্ট |
| D ফ্ল্যাঞ্জ সংযোগ: DN100 | এক্স ছাড়া |
| ই ফ্ল্যাঞ্জ সংযোগ: DN 150 | রং (একক: সেমি) |
| F ইউনিভার্সাল ফ্ল্যাঞ্জ সংযোগ | এক্স |
| জি ক্ল্যাম্পিং ইনস্টলেশন | |
| এইচ স্টেন্ট ইনস্টলেশন | |
| Y বিশেষ কাস্টম টাইপ | |
| আউটপুট/সাপ্লাই পাওয়ার | |
| 2 4~20mA/24VDC দুই-তার | |
| 3 4~20mA/24VDC/হার্ট দুই-তার | |
| 4 4〜20mA/220VAC/হার্ট ফোর-ওয়্যার | |
| 5 RS485/মডবাস |
দ্রষ্টব্য: চাহিদা অনুযায়ী কাস্টমাইজড
রাডার লেভেল ট্রান্সমিটারপরিচালনানীতি
রাডার স্তরের অ্যান্টেনা একটি সংকীর্ণ মাইক্রোওয়েভ পালস নির্গত করে এবং এটি অ্যান্টেনার মাধ্যমে নীচে প্রেরণ করে।পালস পরিমাপ করা মাধ্যমের পৃষ্ঠকে স্পর্শ করার পরে, এটি আবার প্রতিফলিত হয় এবং অ্যান্টেনা সিস্টেম দ্বারা আবার গৃহীত হয়, ইলেকট্রনিক সার্কিট অংশে সংকেত প্রেরণ করে স্বয়ংক্রিয়ভাবে একটি অবজেক্ট পজিশন সিগন্যালে রূপান্তরিত হয় (কারণ পালস প্রচারের গতি অত্যন্ত দ্রুত, ইলেক্ট্রোম্যাগনেটিক তরঙ্গের লক্ষ্যে পৌঁছাতে এবং রিসিভারে প্রতিফলিত হতে সময় লাগে প্রায় তাত্ক্ষণিক।) পরিমাপ বেস পৃষ্ঠ: থ্রেড নীচে বা ফ্ল্যাঞ্জ কভার
দ্রষ্টব্য: সর্বোচ্চ স্তর পরিমাপ অন্ধ এলাকায় প্রবেশ করতে না পারে তা নিশ্চিত করতে রাডার অবজেক্ট টাইমিং ব্যবহার করুন (চিত্রে এলাকা D)
রাডার লেভেল ট্রান্সমিটারপণ্য পরিচিতি
রাডার লেভেল মিটার NYR D80X সিরিজ সেন্সর হল একটি 26Hz হাই-ফ্রিকোয়েন্সি রাডার লেভেল মাপার যন্ত্র যার সর্বোচ্চ পরিমাপ দূরত্ব 80 মিটার।অ্যান্টেনাটি আরও অপ্টিমাইজ করা হয়েছে, এবং নতুন দ্রুত মাইক্রোপ্রসেসর উচ্চ হারের সংকেত বিশ্লেষণ প্রক্রিয়াকরণ করতে পারে যাতে যন্ত্রটিকে কিছু জটিল পরিমাপের শর্ত যেমন প্রতিক্রিয়া কেটলি, কঠিন সঞ্চয়স্থানে ব্যবহার করা যেতে পারে।
