পণ্যের বিবরণ:
|
আবেদন: | প্রলিপ্ত, inflatable এবং স্লারি সহ বেশিরভাগ তরলগুলির জন্য উপযুক্ত। | উপাদান: | 304,316L (ঐচ্ছিক) |
---|---|---|---|
কাঁটা দৈর্ঘ্য: | 44 মিমি, 100 মিমি, (ঐচ্ছিক) | পাওয়ার সাপ্লাই: | 4VDC, 220VAC |
কাজ তাপমাত্রা: | কাঁটা -40 -+130 °সে | প্রক্রিয়া চাপ: | < 2.0MPa |
প্রক্রিয়া সংযোগ: | থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক) | সুরক্ষা স্তর: | IP67 |
লক্ষণীয় করা: | 316L টিউনিং ফর্ক লেভেল সেন্সর,টিউনিং ফর্ক লেভেল সেন্সর 220VAC,220VAC ভাইব্রেটিং প্রোব লেভেল সুইচ |

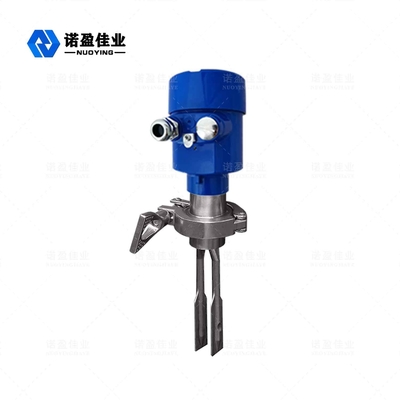

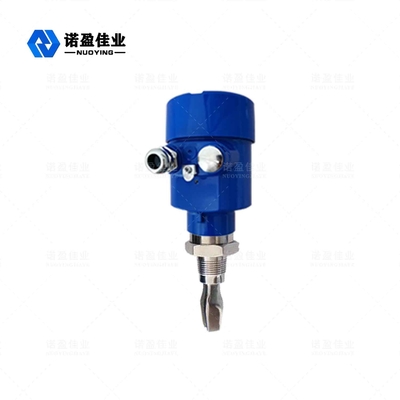

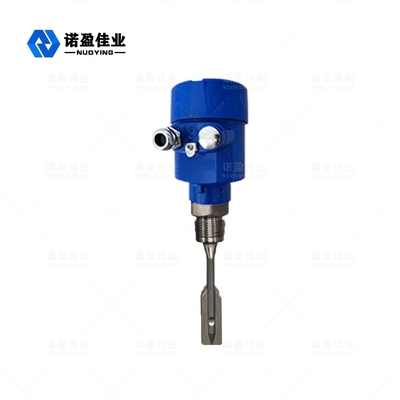

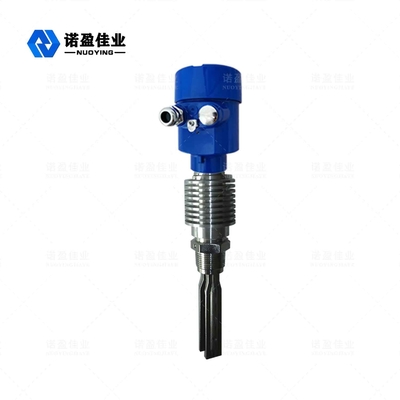

NYYCUK টিউনিং ফর্ক স্তর লেভেল কন্ট্রোলার স্যুইচ করুন
অপারেটিং নীতি
NYYCUK টিউনিং ফর্ক লেভেল সুইচ হল একটি নতুন ধরনের লেভেল সুইচ।এটি কাঁটা কম্পনের টিউনিং নীতি ব্যবহার করে ডিজাইন এবং তৈরি করা হয়েছে।এটি একটি ইন্ডাকশন রড বেস যার উপর টিউনিং ফর্কটি খোলা এবং বন্ধ করা হয়, যা টিউনিং ফর্কটিকে পাইজোইলেকট্রিক চিপের মাধ্যমে চালিত করে এবং অন্য একটি পাইজোইলেকট্রিক চিপ দ্বারা কম্পন সংকেত গ্রহণ করে, যা কম্পন সংকেতকে সঞ্চালিত করে এবং ইন্ডাকশন রডের সাথে অনুরণিত হয়।যখন উপাদানটি ইন্ডাকশন রডের সংস্পর্শে থাকে, তখন কম্পন সংকেত ছোট হয়ে যায় এবং অনুরণন বন্ধ না হওয়া পর্যন্ত কন্ট্রোল সার্কিট বৈদ্যুতিক সংযোগের সংকেতকে আউটপুট করে।প্রাকৃতিক নীতির কারণে যে ইন্ডাকটিভ রডের সংবেদনশীলতা সামনের প্রান্ত থেকে পিছনের সিটে হ্রাস পায়, যখন ট্যাঙ্কের উপাদানটি ব্যারেলের সাথে জমে যায়, এটি ইন্ডাকটিভ রডের নীচে স্পর্শ করে তখন সিটটিতে কোনও ত্রুটি সংকেত থাকে না। পিছনে বা স্রাব যখন.সংক্ষেপে, টিউনিং ফর্ক পাইজোইলেকট্রিক ক্রিস্টালের উত্তেজনার অধীনে যান্ত্রিক কম্পন তৈরি করে, যার একটি নির্দিষ্ট ফ্রিকোয়েন্সি এবং প্রশস্ততা রয়েছে।যখন টিউনিং ফর্কটি তরল বা কঠিন পদার্থে নিমজ্জিত হয়, তখন টিউনিং ফর্কের কম্পনের ফ্রিকোয়েন্সি এবং প্রশস্ততা পরিবর্তিত হবে।এই ফ্রিকোয়েন্সি পরিবর্তন ইলেকট্রনিক-সাবসার্কিট দ্বারা সনাক্ত করা হয় এবং একটি সুইচ পরিমাণ আউটপুট করে।
টেকনিক্যাল প্যারামিটার
অ্যাপ্লিকেশন | উপযুক্ত fbr বেশিরভাগ তরল, প্রলিপ্ত, স্ফীত এবং স্লারি ফর্ক উপাদান সহ: 304,316L (ঐচ্ছিক) |
কাঁটা দৈর্ঘ্য | 44 মিমি, 100 মিমি (প্রয়োজনীয় হিসাবে কাস্টমাইজযোগ্য) |
পাওয়ার সাপ্লাই | 24VDC, 220VAC |
কাজ তাপমাত্রা | কাঁটা -40 〜+130 °C, যন্ত্র -40 〜+80 °C |
অস্তরক ঘনত্ব | N 0.7g/cm3 (তরল), >0.1g/cm3 (কঠিন) |
প্রক্রিয়া চাপ | < 2.0MPa |
প্রক্রিয়া সংযোগ | থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক) |
সুরক্ষা স্তর | IP67 |
ব্লাস্ট ক্লাস | Exd IIBT4 (ঐচ্ছিক) |
সিগন্যাল আউটপুট | SPDT রিলে আউটপুট |
নকশা বৈশিষ্ট্য
◎ মাঝারি ঘনত্বের কঠিন পাউডার বা অবাধে প্রবাহিত হতে পারে এমন কণা পরিমাপের জন্য উপযুক্ত।এছাড়াও প্রায় সমস্ত তরল মিডিয়ার ক্ষেত্রে প্রযোজ্য, এই সিরিজের টিউনিং ফর্ক লেভেল সুইচগুলি বিভিন্ন স্তরে পরিমাপ করা যেতে পারে, উচ্চ/নিম্ন ত্রুটি সুরক্ষা সীমা সুইচ, ওভারফ্লো বা খালি অপারেশন সুরক্ষা, পাম্প নিয়ন্ত্রণ, প্রবাহ ছাড়া / ছাড়া ডিসপ্লে পাইপ ইত্যাদি। .
◎ফেনা, এডি কারেন্ট এবং গ্যাসের প্রভাব থেকে মুক্ত, এটি নির্দিষ্ট পয়েন্ট অ্যালার্ম বা বিভিন্ন পাত্রে সমস্ত ধরণের কঠিন উপাদান স্তর এবং তরল স্তর নিয়ন্ত্রণের জন্য উপযুক্ত।একাধিক মডেল বিভিন্ন পরিস্থিতিতে ব্যবহার করা যেতে পারে।দীর্ঘ সেবা জীবন, স্থিতিশীল কর্মক্ষমতা, নিরাপদ এবং নির্ভরযোগ্য
◎দৃঢ় অভিযোজনযোগ্যতা- পরিমাপ করা উপাদানের বিভিন্ন বৈদ্যুতিক পরামিতি রয়েছে এবং ঘনত্ব পরিমাপের উপর কোন প্রভাব ফেলে না।স্কেলিং, আন্দোলন, অশান্তি, বুদবুদ, কম্পন, মাঝারি সান্দ্রতা, উচ্চ তাপমাত্রা, উচ্চ চাপ এবং অন্যান্য প্রতিকূল অবস্থা সনাক্তকরণকে প্রভাবিত করে না।
◎কোন সামঞ্জস্যের প্রয়োজন নেই: এটি অস্তরক ধ্রুবক এবং ঘনত্ব দ্বারা প্রভাবিত হয় না, তাই পরিমাপ করা তরলের জন্য কোনও ক্ষেত্রের সমন্বয়ের প্রয়োজন হয় না।
◎ রক্ষণাবেক্ষণ থেকে মুক্ত: কাঁটাচামচ সুইচ টিউনিং সনাক্তকরণ প্রক্রিয়া ইলেকট্রনিক সার্কিট দ্বারা সম্পন্ন হয়, কোন চলন্ত অংশ, একবার ইনস্টল এবং অপারেশন করা, কোন স্পট সমন্বয় প্রয়োজন হয় না.
