পণ্যের বিবরণ:
|
দুরত্ব পরিমাপ করা: | 20 মি, 40 মি | আবেদন: | তরল এবং ধুলো পরিমাপ |
---|---|---|---|
উপাদান: | 304 এবং PTFE | প্রক্রিয়া সংযোগ: | স্ক্রু থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক), ফ্ল্যাঞ্জযুক্ত |
সুরক্ষা গ্রেড: | প্রদর্শন যন্ত্র IP67, IP67 | অপারেটিং তাপমাত্রা: | -40~260℃ |
সিগন্যাল আউটপুট: | 4-20mA, 4-20mA/HART, RS485 | প্রক্রিয়া চাপ: | বায়ুমণ্ডলীয় চাপ, -0.1-4MPa, -1~40BAR |
লক্ষণীয় করা: | 220V এসি গাইডেড মাইক্রোওয়েভ লেভেল ট্রান্সমিটার,মিস্ট ফোম গাইডেড মাইক্রোওয়েভ লেভেল ট্রান্সমিটার,220V এসি গাইডেড ওয়েভ রাডার |

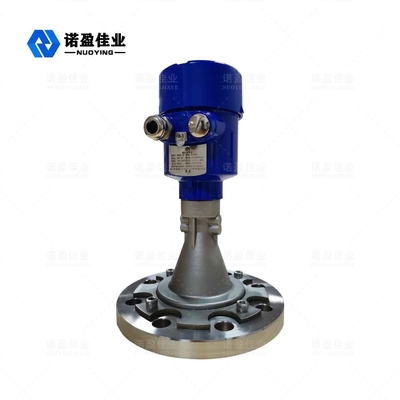

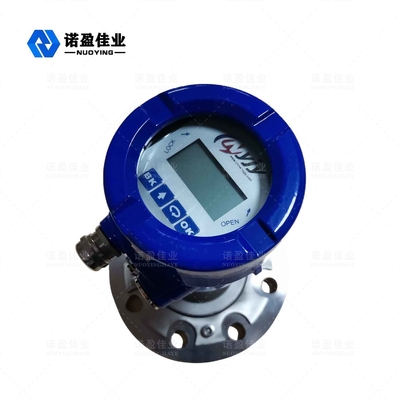

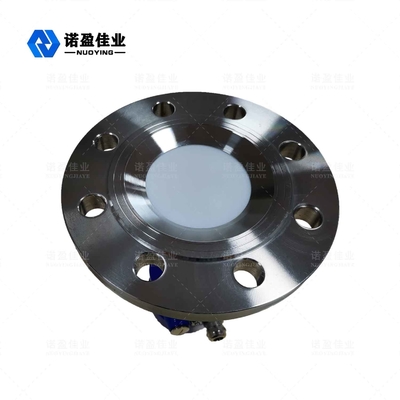

26GHz NYRD-PB-D ফ্ল্যাট রাডার স্তর মিটার
ফ্ল্যাট-প্যানেল রাডার লেভেল মিটার হল একটি 26GHz হাই-ফ্রিকোয়েন্সি রাডার লেভেল মাপার যন্ত্র যার সর্বোচ্চ পরিমাপ দূরত্ব 40 মিটার।অ্যান্টেনা আরও অপ্টিমাইজ করা হয়েছে, এবং নতুন দ্রুতগতির মাইক্রোপ্রসেসর উচ্চ-গতির সংকেত বিশ্লেষণ এবং প্রক্রিয়াকরণ করতে পারে, যাতে যন্ত্রটি কিছু জটিল অনুষ্ঠানে যেমন বাষ্প, ফেনা, ধুলো, স্ফটিককরণ, ঘনীভবন ইত্যাদিতে ব্যবহার করা যেতে পারে।
রাডার স্তর মিটারটেকনিক্যাল প্যারামিটার
মডেল | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
সাধারণ দরখাস্ত | বাষ্প, কুয়াশা, ফেনা, শক্তিশালী জারা, স্ফটিককরণ, ঘনীভবন, আনুগত্য ইত্যাদি। | ||||
ট্রান্সমিট ফ্রিকোয়েন্সি | 26GHz | ||||
ইকো স্যাম্পলিং | 100 বার/সেকেন্ড | ||||
অ্যান্টেনা উপাদান | PTFE+304 | পিটিএফই | PTFE+304 | PTFE+304 | পিএফএ |
পরিসর | 40 মি | ||||
সঠিকতা | 0.05% - 0.1% FS | ||||
শক্তি সরবরাহ করুন | 24VDC(দুই-তার, চার-তার), 220V এসি | ||||
শক্তি | 3W | ||||
সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... | ||||
প্রক্রিয়া তাপমাত্রা | -40~+130℃ | -40~+130℃ | -40~+260℃ | -40~+130℃ | -40~+130℃ |
প্রক্রিয়া চাপ | -0.1~2.0MPa | ||||
প্রক্রিয়া সংযোগ | বন্ধনী, ফ্ল্যাঞ্জ (ঐচ্ছিক) | ||||
বৈদ্যুতিক ইন্টারফেস | M20×1।5, ½ " NPT | ||||
সুরক্ষা বর্গ | আইপি 67 | ||||
বিস্ফোরণ-প্রমাণ গ্রেড | ExiaⅡCT6 Ga, ExdⅡCT6 Gb |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা
রাডার স্তর মিটারঅপারেটিং নীতি
রাডার স্তরের অ্যান্টেনা সংকীর্ণ মাইক্রোওয়েভ ডাল নির্গত করে, যা অ্যান্টেনার মাধ্যমে নীচের দিকে প্রেরণ করা হয়।পালস পরিমাপ করা মাধ্যমের পৃষ্ঠকে স্পর্শ করার পরে, এটি আবার প্রতিফলিত হয় এবং অ্যান্টেনা সিস্টেম দ্বারা পুনরায় গ্রহণ করা হয় এবং সংকেতটি ইলেকট্রনিক সার্কিট অংশে প্রেরণ করা হয় এবং স্বয়ংক্রিয়ভাবে একটি স্তরের সংকেতে রূপান্তরিত হয় (কারণ পালস প্রচারের গতি অত্যন্ত দ্রুত, ইলেক্ট্রোম্যাগনেটিক তরঙ্গ লক্ষ্যে পৌঁছায় এবং রিসিভারে প্রতিফলিত হয়। সময় নেওয়া প্রায় তাত্ক্ষণিক)।
ছবি দেখায় হিসাবে:
ক.রেঞ্জ সেটিং, কম সমন্বয় (4mA)খ.উচ্চ সমন্বয় (20mA)গ.অন্ধ অঞ্চল পরিসীমা
পরিমাপের জন্য রেফারেন্স পৃষ্ঠ: থ্রেডের নীচের পৃষ্ঠ বা ফ্ল্যাঞ্জের সিলিং পৃষ্ঠ।
দ্রষ্টব্য: রাডার স্তরের সময় ব্যবহার করার সময়, নিশ্চিত করুন যে সর্বোচ্চ উপাদান স্তর পরিমাপ অন্ধ এলাকায় প্রবেশ করতে পারে না (চিত্রে C দ্বারা দেখানো এলাকা)।
রাডার স্তর মিটারনকশা বৈশিষ্ট্য
◎ অ্যান্টেনা আকারে ছোট, ইনস্টল করা সহজ;অ-যোগাযোগ রাডার, কোন পরিধান এবং কোন দূষণ.
◎ ক্ষয়, ফেনা, জলীয় বাষ্প, তাপমাত্রা এবং চাপের পরিবর্তন দ্বারা প্রভাবিত হয় না।
◎ মরীচি কোণ ছোট এবং শক্তি ঘনীভূত, যা প্রতিধ্বনি ক্ষমতা বাড়ায় এবং হস্তক্ষেপ এড়াতে সাহায্য করে।
◎ পরিমাপ অন্ধ এলাকা ছোট, এবং এটি ছোট ট্যাঙ্ক পরিমাপের জন্য ভাল ফলাফল অর্জন করতে পারে।
◎ ওঠানামা অবস্থার মধ্যেও ভালো পারফরম্যান্সের জন্য উচ্চ সংকেত-থেকে-শব্দ অনুপাত।
